农村无线广播系统设计方案

您的当前位置: 首 页 >> 设计方案 >> 农村无线广播系统设计方案

一、系统简介

  RS-99328-A7/A6调频广播是一种以无线发射的方式来传输广播的设备。具有无需立杆架线,覆盖范围广,无限扩容,安装维护方便,投资省,音质优美清晰的特点。彻底解决了传统有线广播布线困难、安装复杂、扩容性差、损坏墙面及环境等问题。对于目前地域广,地形复杂的村来说,调频广播具有传统的有线广播无法比拟的优越性。

采用无线调频传输广播方式具备的优点:

  1.安装简单、维护方便:无线调频广播只要将发射机和发射天线用馈线相连,再将发射天线立在室外的至高点,终端使用调频收扩机驱动高音喇叭,通上市电即可接收调频广播。设备检修也很简便,只需检测某个终端音箱或前端设备即可。完全避免了传统广播检修难的问题。(有线广播的检修需要从接收终端、线路再到前端设备一路检测,方能判断是哪部分的问题。)

  2.无限扩容、发展无瓶颈:无线调频广播只要在无线调频信号覆盖的范围以内,使用无数个调频接收设备都可以接收,可无限扩容。彻底解决了有线广播扩容难的问题。(有线广播要增加接收点需要增加功放、再从机房架设一次线路。)

  3.可对点寻址广播:调频广播的前端使用编码遥控,可对终端的某个点或某个区进行点对点的远程控制。具有可寻址功能的广播可以在村发射台,任意的选择某个点(区)的调频接收设备,进行对点广播及喊话。




  4.性能稳定:调频发射机采用的是微电脑锁相,发射频率不漂移。 调频发射前级采用了双锁频副载波(SCA)遥控编码技术,频率准确稳定,遥控音箱开关机可靠无误。 调频接收设备设置了三道防火墙(频率、编码、地址码),音箱要打开正常广播必须要同时接收到这三种信号,缺一不可,所以坚决杜绝误开机。

  5.频率:调频接收设备采用晶振定频的方式,使用晶振将接收频率牢牢地锁定在一点,频率绝不漂移。也不受气候、温度等外界因数的变化而改变频率。

  6.编码:调频接收设备需要接收到前端副载波(SCA)遥控编码信号,并且将此译出。在此过程中即可识别出,接收到的编码信号是否是所设定的自己相对应的编码信号,是则打开,否则相反。

  7.地址码:每个调频接收设备都可设定一个地址码,只有接收到了属于自己的特定地址码,方可打开。

  8.音质清晰优美:无线调频广播传输是调频发射机将音频信号调制为射频信号,再将射频信号通过天线发射出去,调频接收设备将其射频信号接收到并调制成音频信号广播出来,在此过程中避免了线路中高频和低频的损耗,所以调频音箱中出来的声音高音洪亮、低音浑厚,整个声线非常的饱满,音质优美而清晰。

  RS-99328-A7/A6农村无线广播系统,是近年来为解决广大农村广播比较好的方案之一,由于起点高,通用性强,并兼顾未来发展,升级容易,模块化结构,价格合理,可适用不同层次用户需要,受到广大农民和基层干部的欢迎,也得到广电部村村通工程大力支持。

  这套数字智能农村用无线广播系统不仅可以无线发射,接收,根据编解码设置可以实现远距离分区、分组无线广播等,还兼有有线广播特点,直接带动高音喇叭,安装方便,简单,村民组使用无线接收机,不仅可以清楚收听到村委会广播站广播内容,直接转播,考虑农民使用管理特点,接收设备还具有自办广播节目特点,可以实现无人值守,自动开关机,节能特点。

  考虑未来发展,该机设计上采用先进数字技术,发射机,接收机均使用功能强大的微机芯片,如果安装适当的硬件和软件可以增加多种功能,实现智能化,数字化可以使无线广播系统提高到一个新高度,如往上管理,远程控制,多网合一,系统技术参数自动修改,编、播、控、管数字化等,都预留多种智能和数据接口,为将来升级和扩容奠定基础。



二、设备配置与技术指标

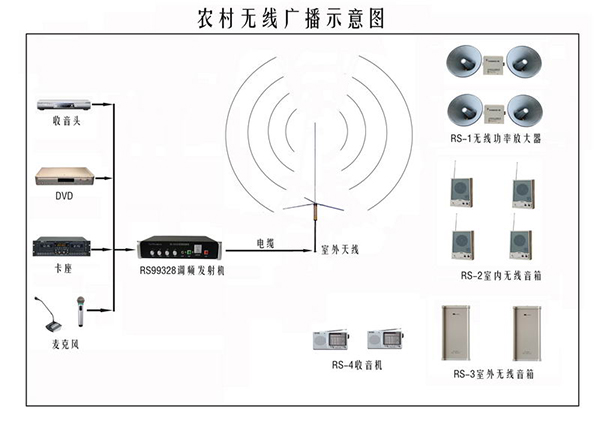

A、无线广播发射系统:由调频发射机RS-99328-A7/A6和室外全向天线、射频电缆线、麦克风组成。

主要特点:

  1、该机采用频率合成,功能强大,具有有线无线广播特点

  2、采用数字编解码系统(发出频率、地址码、编解码),抗干扰   能力强,发射距离远

  3、使用简单,安装、维护方便,扩充能力强

  4、备有多种数字,音频接口,升级、换代容易

  5、具有多频点发射70---108MHZ

主要技术指标:

  1、工作频率范围:70MHz-108 MHz

  2、发射功率:10W~100W(发射距离无障碍2-15公里以上)

  3、频率稳定度:12PPM,温度范围:-10度~+55度

  4、最大频偏:75KC,(发射机安装有可靠防雷措施)

  5、发射距离无障碍可达2-15公里以上

  6、多频点发射:70MHz-108 MHz

  7、发射系统采用编解码技术(发出频率、地址码、编解码)

B、无线广播接收系统:由无线接收放大器RS-2-70W/110W/120W和高音喇叭或室外铝合金音柱组成。

主要特点:

  该机采用编解码技术及晶体稳频技术,稳定性极佳,具有接收灵敏度高,抗干扰能力强,接收距离远等特点,接收距离无障碍可达3公里以上。使用简单,安装方便。




主要技术指标:

  1、工作频率范围:70MHz~108 MHz

  2、接收灵敏度:优于10Db

  3、音频输出功率:RS-2-70W/110W/120W(可直接带动两只或三个或肆个25W高音喇叭)

  4、音频响应:100Hz~15K Hz

  5、失真:1%

  6、使用温度范围:-40度~+60度

  7、多频点接收70—108MHZ

  具有解密发射机发出(频率、地址码、编解码)的解码功能。抗干扰能力非常强。

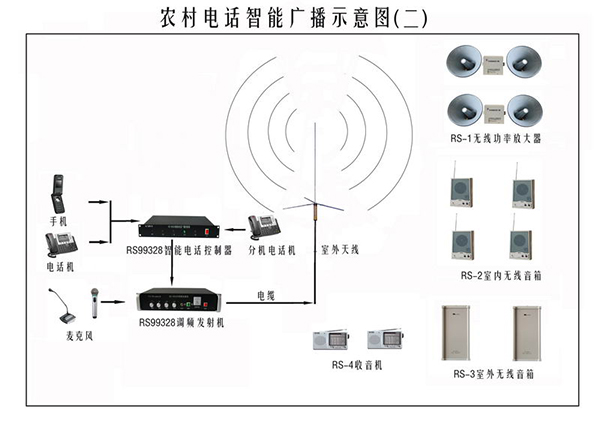

C、GSM-RS-99328智能电话广播控制器

主要特点:

  1、本机GSM-RS-99328智能电话广播控制器可以单独使用,实现没有距离障碍的村村通农村远程无线电话广播、特殊紧急预警无线广播。

  2、GSM-RS-99328智能电话广播控制器和调频发射机RS-99328-A7/A6配合使用,来实现没有距离障碍的无线广播分站。

  3、通过GSM-RS-99328智能电话广播控制器实现在任何地方用移动电话或固定电话准确无误遥控无线广播系统。

  4、使用场合:县乡与镇之间、镇与乡之间的无线联网或独立广播站,实现广阔区域的突发事情的紧急预告和通知等,深林防火预告通知。

  5、本控制器能自动接听电话,输出电话音频信号,控制外部广播发射机电源,实现自动电话广播功能。具有对电话线上的振铃信号、来电主叫号码、语音信号、电话按键信号,挂断信号等进行自动解码识别功能,可靠性和稳定性很高。适用于公众场合的广播控制,通知发布等,农村信息广播,特别适合偏远地区紧急信息预警报警等突发事件。

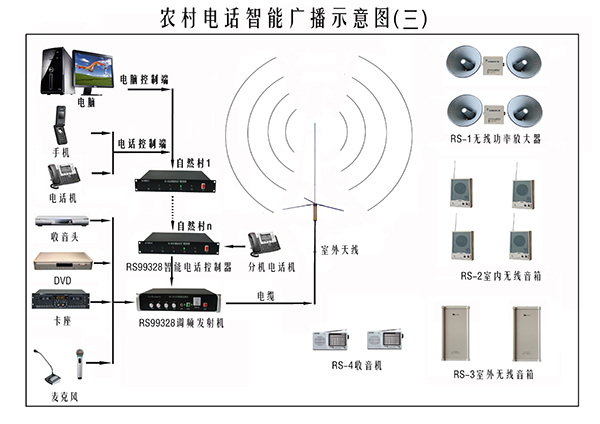

三、根据以上无线广播设备的特点,结合广大农村用户实际情况以及我们长期实践经验,本公司具体无线广播系统设计有三种基本形式:

  ①村委会到各个村民小组之间无线广播(村委会独立广播站、时事无线广播);

  ②镇政府到各个村委会到各个村民小组之间无线广播(镇政府优先广播、各村委会独立广播站、镇/村时事无线广播);

  ③县政府到各个镇政府到各个村委会到各个村民小组之间无线广播(县政府优先广播、镇政府、村委会独立无线广播站、县/镇/村时事无线广播)。
