农村广播示意图（一）

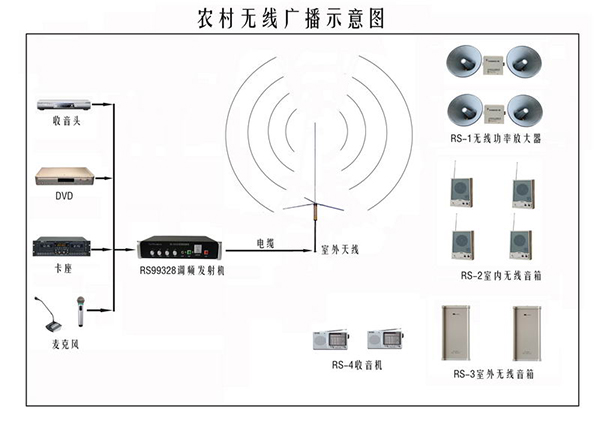

农村无线广播示意图（一）

　　1、发射系统主要组成：由编解码RS-99328-A6/A6发射机、RS-50室外全向天线、天线连接发射机RS-50射频电缆线、有线、无线会议麦克风组成。

　　2、音源选择设备：电脑、手机、收音机、DVDVCD、录音机卡等组成。

　　3、接收系统主要组成：RS-2-70W/110W/120W内置编解码地址码系统高频接收放大器或（RS-3-20W/RS-4-40W/RS-5-60W/RS-6-100W室外防雨无线音箱）和高音喇叭组成。

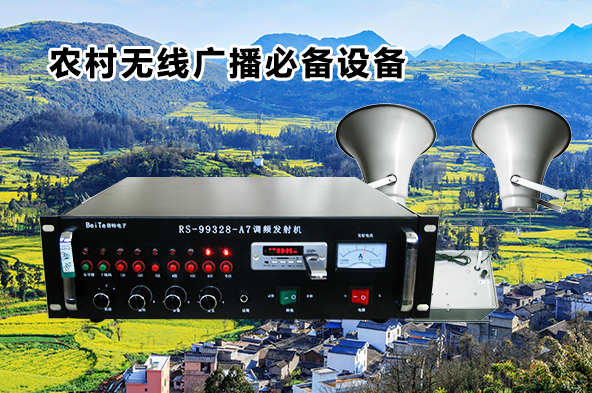

 农村无线广播必备设备：示意图(一)

（方案一）农村无线广播设备清单

产品图片	名称	型号	单位	价格（元）	备注
	发射机 (10W—100W)	RS-99328-A7 （三波段频点发射三波段频点接收）	台	元	①无障碍发射距离2-15公里以上②可对六个分区进行控制管理
	发射机室外全向天线	RS-50	根	元	①含电线固定卡子及螺丝②有防雷装置
	发射机射频电缆线	RS-50-5 RS-50-9	米	元	含航空插座、插头（焊接）
	发射机音频有线会议麦克风/无线麦克风	RS-51（有线） RS-52（无线）	套	元	齐声牌
	高频接收放大器RS	RS-2-70W (推动两个25W高音喇叭) RS-3-110W (推动三个25W高音喇叭) RS-4-120W (推动四个25W高音喇叭)	台	元	①内有解密及地址码、编解码控制电路②三波段频点接收
	铝合金高音喇叭（口径480mm）	功率25W/阻抗8-16欧	个	元	上海齐声牌
	铝合金室外防雨音柱 (内有解密及地址码、编解码控制电路)	RS-3-20W-1 RS-4-40W-2 RS-5-60W-3 RS-6-100W-4	套	元	①具备高频接收及放大集成电路②三波段频点接收

注：方案（一）主要功能、特点：

1、采用编解码技术（发射机发出频率、地址码、编解码三种密码信号）；无线接收放大器具有解密识别发射机三种密码功能。

2、多频点发射频（70—108MHZ）、三波段接收频点；抗干扰强。

3、无障碍发射距离远2-15以上公里；发射设备和接收设备性能稳定。

4、操作简单；安装快捷；造价适宜；扩充能力强。
